Raffstore

Putzträgerkasten

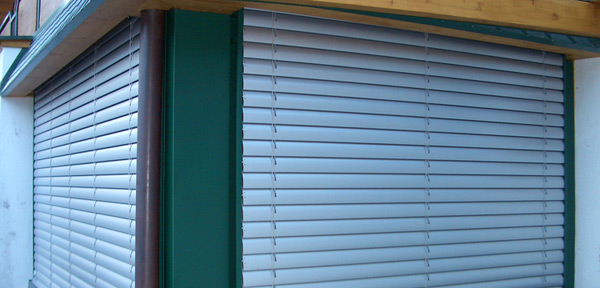

AR-65 Aluminium-Außenraffstoren eignen sich besonders für Objekte mit Nischentiefen (Sturz) von minimal 10 cm. Das klassische Erscheinungsbild der ca. 65 mm breiten Lamellen bietet dem Planer ein dezentes Element für die stilvolle Fassadengestaltung.



Optimale Lichtregulierung

Die Wendeorgane erlauben eine differenzierte und individuelle Regulierung des Lichteinfalls. Die erreichte Abdunkelung ist infolge des flachen Profils besser als bei vergleichbaren Raffstoren.



Breites Einsatzgebiet

Ideal für den Einsatz im Wohnungs- und Gewerbebau sowie in Büro- und Verwaltungsgebäuden.



Neue Strukturlackierung

Die neue Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentlich erhöhte Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzanhaftung ist bedeutend geringer und die Lamellen lassen sich mühelos reinigen.



Hoher Komfort dank Automation

Auf Wunsch kann der Antrieb, durch einen, in der Oberleiste kompakt eingebauten Elektromotor erfolgen. Eine derart automatische Storenanlage zeichnet sich in Verbindung mit einer Zentralsteuerung (Sonnen- und Windwächter, Einzel- und Gruppensteuerung) durch einen hohen Bedienungskomfort aus.



Lange Lebensdauer

Gebördelte Lochstanzungen für die Aufzugsbänder, strukturlackierte Lamellen, Lamellentragkordeln aus Polyester und hochreissfeste Aufzugsbänder aus Terylene garantieren ein langes Storenleben.

Weithaler Jalousien AR 65

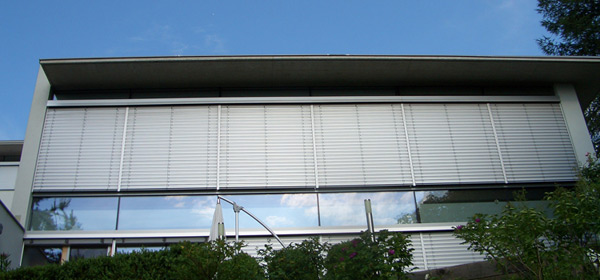

Außenraffstore AV-70

  • AV-70 und AV-710 Aluminium-Verbundraffstoren eignen sich für Objekte - insbesonders Renovationen - mit Nischentiefen (Sturz) von minimal 10 cm. Das attraktive Erscheinungsbild der ca. 70 mm breiten Lamellen bietet dem Planer ein dezentes Element für die moderne Fassadengestaltung. Während AV 70 Lamellen konventionell wechselseitig geführt werden, sind AV 710 Lamellen mit Führungsbolzen auf beiden Seiten ausgestattet. Bei unveränderter Pakethöhe werden dadurch Windgeräusche reduziert.



    Individuelle Lichtregulierung

    Zwei Varianten von Wendeorganen erlauben eine differenzierte und individuelle Regulierung des Lichteinfalls. Die erreichbare Abdunkelung des Innenraumes ist im Vergleich zu konventionellen Raffstoren hervorragend.



    Vorbildliche Geräuschdämpfung

    Das starke Lamellenprofil mit eingewalzter Geräuschdampfungslippe aus Kunststoff und exzentrischem Führungsbolzen reduziert Außenlärm und Windgeräusche auf ein Minimum.



    Neue Strukturlackierung

    Die neue Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentliche erhöhte Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzanhaftung ist bedeutend geringer, und die Lamellen lassen sich müheloser reinigen.



    Erstaunlicher Isolationsgrad

    Die dicht anliegenden Lamellen bewirken eine reduzierte Luftzirkulation zwischen Lamellenpanzer und Fenster und tragen damit zu einer Verbesserung des Isolationswertes bei.



    Hoher Komfort dank Automation

    Auf Wunsch kann der Antrieb durch einen in der Oberleiste kompakt eingebauten Elektromotor erfolgen. Eine derart automatisierte Storenanlage zeichnet sich durch einen erhöhten Bedienungskomfort aus. Höchsten Nutzen erzielt man mit einer automatischen Sonnen- und Zeitsteuerung.



    Lange Lebensdauer

    Witterungsbeständige Lamellenverbindungen aus Chromstahl, strukturlackierte Lamellen, mit Aramidfasern verstärkte Tragbänder und hochreissfeste Aufzugsbänder aus Terylene garantieren ein langes Storenleben.



    Breites Einsatzgebiet

    Ob mit oder ohne "Arbeitsstellung" ideal für den Einsatz im Wohnungs- und Gewerbebau sowie in Büro- und Verwaltungsgebäuden.

Weithaler Jalousien AV 70

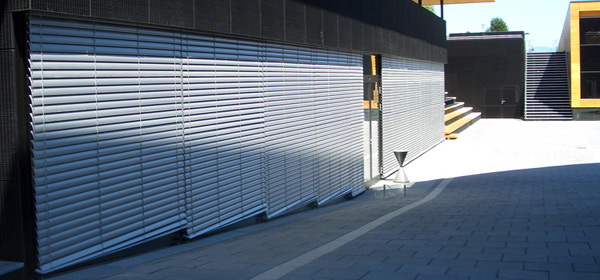

Außenraffstore AR-80

AR-80 Aluminium-Außenraffstoren eignen sich besonders für Objekte mit Nischentiefen (Sturz) von minimal 12 cm. Das klassische Erscheinungsbild der ca. 80 mm breiten Lamellen bietet dem Planer ein dezentes Element für die stilvolle Fassadengestaltung.



Optimale Lichtregulierung

Die Wendeorgane erlauben eine differenzierte und individuelle Regulierung des Lichteinfalls. Die erreichte Abdunkelung ist infolge des flachen Profils besser als bei vergleichbaren Raffstoren.



Breites Einsatzgebiet

Ideal für den Einsatz im Wohnungs- und Gewerbebau sowie in Büro- und Verwaltungsgebäuden.



Neue Strukturlackierung

Die neue Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentliche erhöhte Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzanhaftung ist bedeutend geringer und die Lamellen lassen sich müheloser reinigen.



Hoher Komfort dank Automation

Auf Wunsch kann der Antrieb durch einen, in der Oberleiste kompakt eingebauten Elektromotor erfolgen. Eine derart automatisierte Storenanlage zeichnet sich in Verbindung mit einer Zentralsteuerung (Sonnen- und Windwächter, Einzel- und Gruppensteuerung) durch einen hohen Bedienungskomfort aus.



Lange Lebensdauer

Gebördelte Lochstanzungen für die Aufzugsbänder, strukturlackierte Lamellen, Lamellentragkordeln aus Polyester und hochreissfesten Aufzugsbänder aus Terylene garantieren ein langes Storenleben.



Weithaler Jalousien AR 80

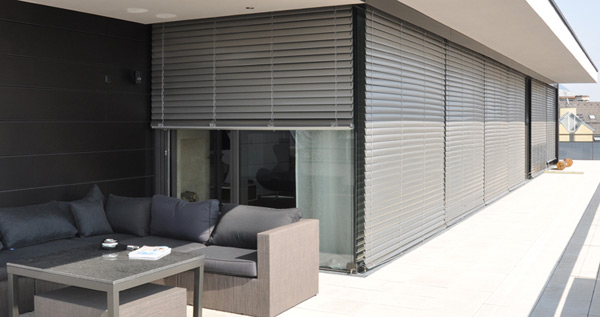

Außenraffstore AF-80

Oberschiene

58 x 56 mm, senzimierverzinkt



Unterschiene

80 x 25 mm Aluminiumprofil natureloxiert



Bänder

8 mm breite hochwertige Textilbänder, UV-beständig



Lamellen

80 mm breit, 0,45 mm stark, einbrennlackiertes Aluminium, konkav-konvex-gewölbt, kratzfest, witterungsbeständig in den Farben 010, 140, 907 und 716, Stanzungen für Aufzugsbänder randgebördelt



Kordel

erstkalssige Terylenkordel



Mechanik

wartungsfreie Kunststoff-Drehachshalter, mit Spindelsperre für oberen und unteren Endanschlag



Getriebe

Kegelradgetriebe mit Friktionsbremse, Untersetzung 2:1, Antrieb über Knickkurbel bis 5,5m² geeignet, dann Motorbedienung



Beschläge

Eisenblech gepresst und galvanisch veredelt, daher rostfrei



Bedienung

Kurbelantrieb oder Motorantrieb



Seitenführung

verzinktes Stahlseil aculonummantelt, auch Edelstahlseil ohne Mehrpreis lieferbar

Weithaler Jalousien AF 80

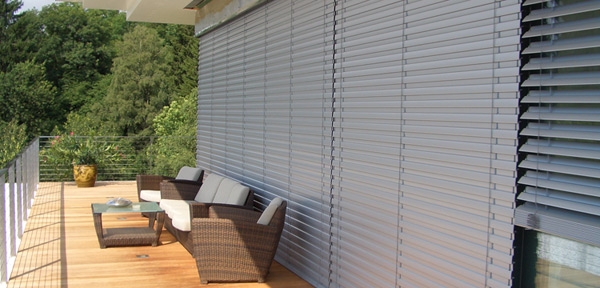

Außenraffstore AV-90

AV-90 und AV-910 Aluminium-Verbundraffstoren eignen sich für Objekte - insbesonders Renovationen - mit Nischentiefen (Sturz) von minimal 13 cm. Das attraktive Erscheinungsbild der ca. 90 mm breiten Lamellen bietet dem Planer ein dezentes Element für die moderne Fassadengestaltung. Während AV 90 Lamellen konventionell wechselseitig geführt werden, sind AV 910 Lamellen mit Führungsbolzen auf beiden Seiten ausgestattet. Bei unveränderter Pakethöhe werden dadurch Windgeräusche reduziert.



Individuelle Lichtregulierung

Zwei Varianten von Wendeorganen erlauben eine differenzierte und individuelle Regulierung des Lichteinfalls. Die erreichbare Abdunkelung des Innenraumes ist im Vergleich zu konventionellen Raffstoren hervorragend.



Vorbildliche Geräuschdämpfung

Das starke Lamellenprofil mit eingewalzter Geräuschdämmungslippe aus Kunststoff und exzentrischem Führungsbolzen reduziert Außenlärm und Windgeräusche auf ein Minimum.



Neue Strukturlackierung

Die neue Strukturlackierung der Lamellen weist gegenüber der herkömmlichen Glattlackierung eine wesentlich erhöhte Farbtonerhaltung und Witterungsbeständigkeit auf. Die Schmutzanhaftung ist bedeutend geringer, und die Lamellen lassen sich mühelos reinigen.



Erstaunlicher Isolationsgrad

Die dicht anliegenden Lamellen bewirken eine reduzierte Luftzirkulation zwischen Lamellenpanzer und Fenster und tragen zu einer Verbesserung des Isolationswertes bei.



Hoher Komfort dank Automation

Auf Wunsch kann der Antrieb durch einen in der Oberleiste kompakt eingebauten Elektromotor erfolgen. Eine derart automatisierte Storenanlage zeichnet sich durch einen erhöhten Bedienungskomfort aus. Höchsten Nutzen erzielt man mit einer automatischen Sonne- und Zeitsteuerung.



Lange Lebensdauer

Witterungsbeständige Lamellenverbindungen aus Chromstahl, strukturlackierte Lamellen, mit Aramidfasern verstärkte Tragbänder und hochreissfeste Aufzugsbänder aus Terylene garantieren ein langes Storenleben.



Breites Einsatzgebiet

Ob mit oder ohne "Arbeitsstellung" ideal für den Einsatz im Wohnungs- und Gewerbebau sowie in Büro- und Verwaltungsgebäuden.



Weithaler Jalousien AV 90

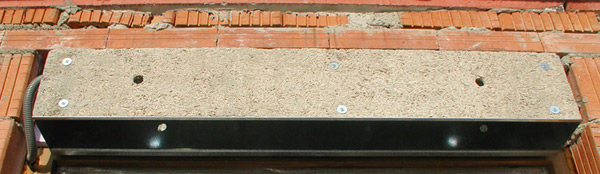

Unterputzkästen

TL-ISRK Rollladen

Äußerst stabiler hinten komplett geschlossener Putzträgerkasten aus 2 mm starkem verzinkten Eisenblech einschl. Bohrung für E-Anschluß. Seitlich komplett geschlossen. Außen mit Putzträgerplatte. Option mit hinten angebrachter Wärmedämmung.

Weithaler Unterputzkasten

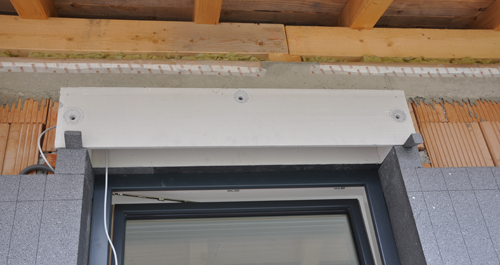

Putzträgerkasten aus EPS-F031

Thermoputzträgerkästen aus EPS-130 mit Putzträgerplatte Fermacell:

Schürzenelement mit nach innen und oben angebrachter EPS-Wärmedämmplatte auf Maß gefertigt. Außenseite Putzträgerplatte Fermacell Powerpanel H2O, ist eine zementgebundene Leichtbeton-Bauplatte mit Sandwitchstruktur und beiseitiger Deckenschichtarmierung, aus alkaliresistentem Glasgittergewebe, nicht brennbar, Plattendicke 12,5 mm, Kasten seitlich geschlossen, Innenseite mit Gewebespachtelung. Oben mit eingelegter Alu-Schiene für Befestigung der Raffstore oder eines beliebigen Sonnenschutzes. Wärmeleitzahl 0,035 W/mK, Trockenrohdichte ca. 20kg/m³, Brandverhalten E(EN13501-1)



Weithaler UP-Kasten
